Zasilacz regulowany 20V 5A

|

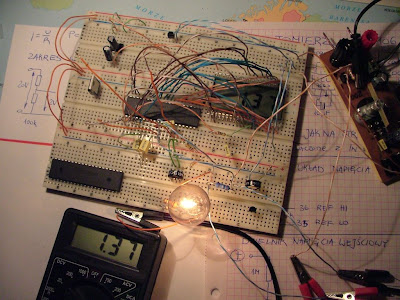

Ten prototyp już został ukończony. Zobacz tutaj: Zasilacz regulowany 20V 2A
Zamieszczam tylko schemat z lakonicznym opisem, bo reszta jest w fazie konstrukcyjnej :) Zaczęło się od tego, że do zasilacza na LM317 chciałem dorobić woltomierz, by nie trzeba było podłączać miernika przy każdej zmianie napięcia. To jedna z moich pierwszych konstrukcji, robiona jeszcze całkowicie bez komputera. Pisak olejowy zamiast tonera, zamiast linijki wszystko na oko, radiator dobrany na czuja czasami parzy, potencjometr bez skali, ale mimo prymitywnej metody wykonania, jest to najbardziej użyteczny układ w moim warsztacie.



Chciałem mu zrobić mały update, a wyszło mi coś takiego :)


Parametry zasilacza:
  • Płynnie regulowane napięcie 0-20V
  • Płynnie regulowany ogranicznik prądu 0-5A
  • Wbudowany miernik, który pokazuje napięcie, prąd, ograniczenie prądowe

Mikrokontrolery XMEGA
Elementy elektroniczne, zestawy prototypowe, Arduino

Zasilacz jest wyposażony w wiele zabezpieczeń:
  • Zabezpieczenie nadprądowe ze strony układu oraz drugie zabezpieczenie nadprądowe ze strony LM338, działające nawet wtedy, jeżeli pierwsze zawiedzie
  • Automatyczne chłodzenie i zabezpieczenie w LM338 nawet w przypadku awarii wentylatora. Jeżeli temperatura radiatora przekroczy 50'C wówczas wentylator zacznie się obracać. Obroty są regulowane temperaturą.
  • Zabezpieczenia zwarciowe z obu stron LM338




Tranzystorowy OP-AMP uA741

|



Zawsze interesowało mnie, co siedzi w środku układów scalonych. Moje ulubione to EPROM-y z okienkiem, przez które widać strukturę krzemową, jednak trzeba by jeszcze mieć jakiś mikroskop :) Producenci zamieszczają w dokumentacjach schematy prostszych układów. Pomysł, by na podstawia tego zrobić własny "układ scalony" jest stary jak świat i nie ma żadnych innych celów jak zaspokojenie własnej ciekawości, bo w praktyce i tak będę wykorzystywał scalone monolity. Kiedy jeszcze uczyłem się obsługi KiCADa zrobiłem coś takiego żeby mieć na czym ćwiczyć i machnąłem sobie uA741. Ostatnimi czasy odkopałem ten projekt, dopracowałem go i jest prawie gotowy. W sumie wystarczy teraz zrobić płytkę i zlutować.



Rozpracowując bebechy popularnego wzmacniacza uA741 poznałem czym jest lustro prądowe i kilka innych typowo tranzystorowych układów-cegiełek. Wyjaśnienie schematu znajdziecie na Wikipedii w części Internal circuitry of 741 type op-amp. Może kiedyś przetłumaczę ten artykuł, jak już zlutuję ten układ.

Moduł prototypowy X3-DIL64

W moim układzie pomiędzy szyny zasilające dałem rezystory R13 i R14 o wartości 100. Jest to najbardziej prymitywny sposób na "stworzenie iluzji" zasilania symetrycznego. Po prostu, podpinamy normalne pojedyncze zasilanie, a dzielnik napięcia z tych rezystorów wytworzy napięcie równe połowie napięcia zasilającego. Teraz umawiamy się, że z tego dzielnika wychodzi napięcie 0V, a na szynach mamy plus połowę napięcia zasilania oraz minus połowę. Proste? Można by to zrobić w bardziej wyrafinowany sposób, np scalakiem ICL7660, ale byłby to przerost formy nad treścią.

Tak wygląda płytka:


Z lewej strony widzicie złączki SIL3, a wszystkie piny każdej złączki są zwarte. Mają służyć do wtykania rezystorów, kabelków sygnałowych czy innych elementów. Dzięki takiemu rozwiązaniu można płytkę stosować jako wygodny ustawiany wzmacniacz w dowolnej konfiguracji. Na obrazku poniżej złączki te powinny wyglądać jak listwy goldpinów z dziurami, a nie wystające piny, ale nie mam takiego modelu, więc dałem piny.

Złączki, wymieniając od góry:
- masa układu, wytworzona dzielnikiem napięcia R13 i R14
- wejście nieodwracające
- wejście odwracające
- wyjście
Złączka ustawiona pionowo na samej górze służy do podłączenia zasilania.

Na górze jest kilka dwupinowych złączek. Służą do podłączenia amperomierza. Podczas normalnej pracy powinny być zwarte zworką.

Elementy elektroniczne, zestawy prototypowe, Arduino

Potencjometrem 10k kompensujemy napięcie niezrównoważenia. W prototypie był przekręcony na maxa w lewo, a napięcie niezrównoważenia jeszcze nie było do końca skompensowane i utrzymywało się na poziomie kilku miliwoltów.

Jest też model 3D:


Prototyp z 20 tranzystorów działa bardzo dobrze:


Gdyby ktoś chciał pliki projektu to piszcie. Nie zamieszczam ich tylko dlatego, że jest to konstrukcja niedokończona i coś może się pozmieniać, ale mogę udostępnić obecną wersję jeżeli ktoś chce.
